棱镜Aforce存储项目方案
方案设计原则
根据企业的需求和业务特点，在灾备系统建设方案设计时，我们将遵循以下原则，保证整个方案的针对性和合理性。
符合行业技术潮流和发展方向
软件产品符合国际主流的技术和发展方向，具有很长的技术寿命。
支持未来应用系统的可扩展性
通过模块化的扩展支持未来可能投入使用的应用系统，减少额外投资。
减少对正常的业务系统的影响
灾备系统的实施尽量避免影响到业务系统正常运行。
系统的安全性
从应用服务器操作系统、生产数据、容灾数据到容灾接管、灾难恢复、容灾演习，灾备系统都应该提供高可靠的安全保障体系，保证数据的安全。
恢复数据的可靠性
灾备系统不但要能够实现应用系统的高可用，同时要能兼顾历史数据恢复的可靠性，真正实现业务系统的容灾。
方案目标
保证业务的连续性，提高业务系统的容灾能力，并提高灾难应急水平，使业务系统得到有效的保护，增强信息基础设施和重要信息系统灾难恢复能力。根据企业提出的实际需求，建设的灾备系统需具备如下功能：
1. 支持SQL Server ，Oracle数据库和MySQL等数据库的持续保护和灾难接管、文件系统持续保护和灾难恢复功能；
2. 支持Windows、Linux等主流操作系统的备份与恢复；
3. 在保证业务系统高可用性的同时，支持容灾数据恢复到任意时间点；
4. 支持统一监控功能，能够监控到业务服务器、容灾服务器、灾备系统的工作状态、资源消耗等数据；
5. 支持基于图形化界面的管理、监控、维护操作；
6. 根据 IT 环境发展的需要，容灾存储可在线扩容。

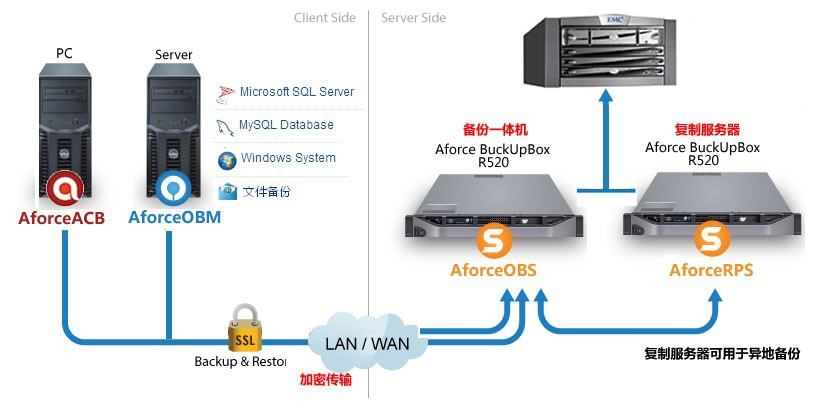

方案设计图例
2.1 方案架构
依据企业容灾方案的建设目标，考虑到需要容灾服务器的数量、性能需求、数据量等多种因素以及网络的情况，方案建议采用棱镜备份一体机方案。该方案中含一台性能强劲的物理服务器（推荐配置CPU E7500 内存 8G 硬盘 4T做Raid1），在该服务器上部署OBS服务端，作为现有两台服务器的容灾服务器。环境具体部署如下：
2TB容量可满足当前以及未来3年内数据增长需求，现初步预定双2TB硬盘做Raid1整列冗余，最大程度做到数据的安全性目标。此一体机最大可扩充到8TB容量。配备HBA光纤读取卡，可以直连外接存储柜，可扩展无限制容量。
2.2 方案说明
应用系统高可用方案不仅可以给业务系统提供完善的安全保护措施，还能进行平滑升级，有效保护用户现有投资，实现重要应用服务器的业务容灾和操作系统的保护。方案具体说明如下：
OA、ERP或信息管理服务器数据库、或操作系统会通过OBM客户端工具迁移到一体机服务器上，传输过程通过SSL加密，给传输的数据做最大的安全保障。
采用系统灾备代理（可以利用现有的一体机存储设备做到对这2台服务器操作系统的保护）对服务器操作系统进行保护，当生产服务器系统出现故障时，可借助此模块，首先快速恢复服务器的操作系统；
采用OBM数据库实时复制代理，对数据库进行保护，保证应用服务器和数据库服务器在工作期间的任何变化都可复制到容灾服务器中；
当应用服务器或数据库服务器发生故障时，可通过灾难恢复代理将服务器操作系统或数据库对应的容灾服务器进行灾难恢复，可以迅速通过备份软件管理控制台逐一恢复原服务器的系统、文件以及数据库；
整个灾难恢复过程，既可以完整恢复所有数据，还可以通过容灾服务器保证业务系统的不间断，从而实现RTO和RPO指标都接近于零的目标。
2.3 方案模块配置
根据企业需求，各模块选择如下：
|
棱镜一体机模块与选件 |
数量 |
描述 |
|
棱镜备份软件中央云管理控制模块 |
1 |
棱镜备份软件中央云管理控制模块 |
|
Windows/Linux 服务器系统灾备代理 |
2 |
Windows/Linux 服务器系统灾备代理 |
|
SQL Server 实时备份代理 |
2 |
SQL Server 实时备份代理 |
|
Windows/Linux 文件实时备份代理 |
2 |
Windows/Linux 文件实时备份代理 |
软件功能描述
|
|
跨平台运作 本软件程序可运行于Windows、Linux、Mac平台上，而且可以在多平台的复杂异构环境中跨平台运作，例如安装于Windows上的备份程序，可以把数据备份到Linux系统的服务器中，最后恢复文件/数据于Mac电脑上。 |
|
|
支持数据库以及虚拟机 本系统可支持各种通用数据库与虚拟机，包括Microsoft SQL Server，MySQL，Oracle，Lotus Domino/Notes，Vmware、Hyper-V，Cluster等，提供全备份、增量备份、差异备份等类型的数据库备份、加上备份系统会定期、自动进行CRC数据完整性检查，确保数据的可恢复性。 |
|
|
备份容灾私有云 用户利用现有基础设施，可透过本系统服务器随意依据不同备份负载所需的可靠性、可管理性、以及可扩展性，吧各种资源和平台整合在一起，打通一个企业级的无界（Internet、VPN、ISCSI、FiberChannel等）、灵活、安全的备份容灾私有云。 |
|
|
中央云管理控制台 中央云管理控制台可以让管理员无论身在何地、均可以透过互联网管理备份设定、资源分配、启动或停止不同备份工作、加减可使用的备份空间和模块等，用户同样可以透过云界面登录备份账户，随时随地改变自己的备份设置、或者透过云界面恢复数据。 |
|
|
军用级别加密 每个备份账户均设有密码保护，而且备份程序会先把数据库进行256位元加密（可选AES、TwoFish、Tfiple DES等世界认可的加密算法），然后压缩、再通过128位元SSL安全管道传输到备份服务器，备份过程绝对安全、保密。 |
|
|
Windows系统备份 本软件能够为Windows进行本地或异地的系统备份。当Windows出现灾难而无法启动时，客户端程序可以把已备份的系统影像快速恢复到机器上。根据测试，一个10GB的windows操作系统不用10分钟就可以完成恢复过程。 |
|
|
实时数据保护 本软件采用先进的Continuous Data Protection实时数据保护技术，可将用户每一次存储的文件进行备份，保留不同的文件版本，运行用户恢复文件至每一个时间点。此技术在不妨碍用户日常工作的前提下自动为文件提供实时、可靠、连续的数据备份，确保文件在任何时间都得到最彻底的保护。 |
平台支持
棱镜备份系统具有一套完整的跨平台特性。支持广泛的主流平台。能迎合企业未来的跨平台发展规划。
|
操作系统 |
位元机 |
|
Windows平台： |
|
|
Xp Home /professional |
32/64 bit |
|
Vista Home /Bumess/Ultimate |
32/64 bit |
|
7 Home /Premium/Ultimate/ professional |
32/64 bit |
|
Server 2003 /R2 Standard/Enterprise/Datacenter |
32/64 bit |
|
Server 2008 /R2 Standard/Enterprise/Datacenter |
32/64 bit |
|
Linux平台： |
|
|
CentOS 5/6 |
32/64 bit |
|
Red Hat Enterprise Linux 5/6/6.1 |
32/64 bit |
|
Unix平台： |
|
|
Solaris 10（x86）/ Solaris 11（x86） |
32/64 bit |
|
FreeBSD 8.1/9.0 |
32/64 bit |
|
OpenBSD 4.7/4.8/4.9/5.0 |
32/64 bit |
|
Mac OS 平台： |
|
|
Mac OS X v10.5 Leopard |
32/64 bit |
|
Mac OS X v10.6 Snow Leopard |
32/64 bit |
|
Mac OS X v10.7 Lion |
32/64 bit |
